▌▌系統要求

日本一家專門制造汽車金屬零件的制造商提供的服務包括產品設計/開發，模具制造，沖壓和組裝。盡管該公司能夠通過其精密加工技術批量生產優質產品，但他們還積極開發用于制造各種類型零件的新加工方法。但是，在生產線上，它們的操作模式仍遵循手動讀取和寫入數據的傳統方法。然后，要求操作員在輪班結束之前將已經寫在紙上的生產信息復制到計算機系統中。這不僅耗時，而且還引入了人為錯誤的可能性。從管理的角度來看，這也意味著實時的工廠生產狀態信息根本不可用，因此，唯一的選擇是等待生產線的定期報告。這實際上使得不可能獲得有關設備利用率或材料狀態的準確數據。因此，管理人員只能根據過去的經驗安排工作訂單。即使他們希望提高生產效率，但由于他們無法訪問準確的參考數據，因此很難確定從哪里開始。

由于這些原因，金屬加工廠決定通過整合通信和物聯網技術來提高工廠設備管理的透明度。除了能夠獲取有關關鍵生產設備的實時信息外，該解決方案還必須允許實時監控工廠內部的各種設備。在考慮了可用的工廠空間，系統建設成本和人力資源之后，該公司決定使用無線傳輸來收集數據的解決方案。此外，為了加快引入過程并節省開發自己的云系統的初始成本，該公司還決定采用微軟的Azure公共云平臺。最后，該解決方案必須具有可擴展性，以便將來可以輕松調整或擴展系統功能。

▌▌系統描述

大多數現場設備是沒有PLC的沖壓機或沒有開放通信端口的封閉系統。根據設備的不同情況，研華公司的WISE-4000系列和EKI-6332GN Wi-Fi接入點采用了多個IoT無線I / O模塊，以滿足金屬加工廠將生產設備聯網的需求并能夠監控設備和整體設施。

關于建立與生產設備的連通性，客戶的要求是能夠收集有關130臺沖壓機執行的沖壓數量的統計信息。因此，每臺沖壓機都配備了WISE-4050 Wi-Fi IoT無線I / O模塊，以實現無創，全面的設備狀態數據收集。WISE-4050模塊首先在從每臺計算機收集的數據上添加時間戳，然后執行一系列過程，包括數據加密，格式轉換和云身份驗證。然后，數據通過HTTPS上載到Azure IoT中心，在其中分析設備操作狀態信息，或使用可視化工具（如Power BI）根據客戶請求將數據作為自定義報告呈現。通過這種工廠信息透明性，管理人員將能夠通過Azure云平臺管理所有類型的信息，例如單個壓模機執行的沖壓次數，處理每個工件所需的時間以及機器的啟動/關閉時間。還可以通過使用透明的生產流程來安排生產工作訂單，以提高設備的利用率并穩定生產線平衡率。

由于預先集成，WISE-4000系列無線I / O模塊可以直接支持Microsoft的Azure IoT中心。在這樣的系統內，不必讓計算機充當網關或編寫數據轉換程序。與系統架構相關的整體復雜性和硬件成本均大大降低。就帶時間戳的數據記錄器和斷點恢復功能而言，即使網絡連接不穩定，也可以首先將數據臨時保存在本地模塊中。一旦網絡連接恢復，就可以將數據上傳到云中以確保數據的完整性和準確性。盡管金屬加工廠的要求是每秒發送一次數據，但沖壓機可能在非生產時間內處于閑置狀態。因此，通過修改WISE-4000模塊中的數據上傳設置，僅當機器狀態發生變化時才可以傳輸數據，從而節省了網絡帶寬。另外，如果由于收集大量數據而導致網絡帶寬不足，則可以通過Web界面修改設置，以便可以將帶時間戳的數據臨時存儲在模塊內部。然后，一旦滿足數據累積標準，所有內容將一起上傳。

▌▌項目實施

• WISE-4050：4通道數字輸入和4通道數字輸出IoT無線I / O模塊

• WISE-4051：具有RS-485的8通道數字輸入IoT無線I / O模塊

• WISE-4060：4通道數字輸入和4通道繼電器輸出IoT無線I / O模塊

• WISE-4012：4通道通用輸入和2通道數字輸出IoT無線I / O模塊

• WISE-4220-S231：具有內置溫度和濕度傳感器的Wi-Fi IoT無線傳感器節點

• EKI-6332GN：IEEE 802.11b / g / n Wi-Fi AP /客戶端

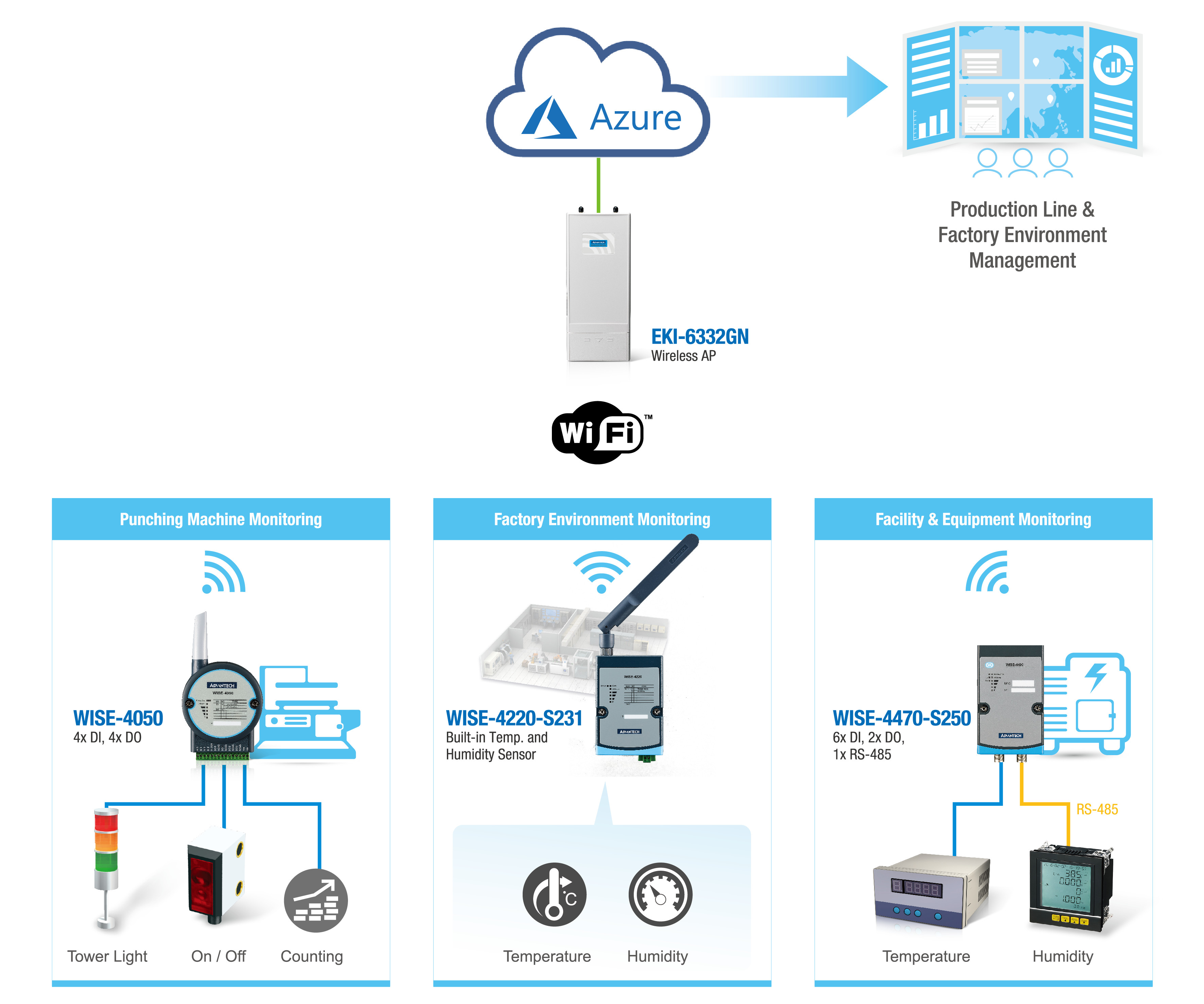

▌▌系統圖

實現透明的智能工廠管理不僅僅可以給大型制造商帶來更多好處。傳統的中小型工廠的生產線也可以通過使用輕量級的IoT系統架構升級到智能設施。在這樣的系統中，能夠自動收集數據的外部設備可以用來代替?zhèn)鹘y(tǒng)的手動讀取和記錄數據的方法，從而使操作員可以全面了解工廠內各個設備的運行狀態。

通過使用研華的云IIoT解決方案，該解決方案可以提供無線網絡傳輸并節省硬件建設成本，從而使客戶能夠完全控制其生產狀態并提高運營效率。引進研華解決方案的當月，金屬加工廠的沖壓機利用率比去年增長了26％。除了提高生產能力外，該系統還使管理人員可以精確控制工廠的生產狀況。這使客戶能夠優化生產并建立訂單接受策略，從而確保按時交付產品以提高客戶滿意度。
